概述

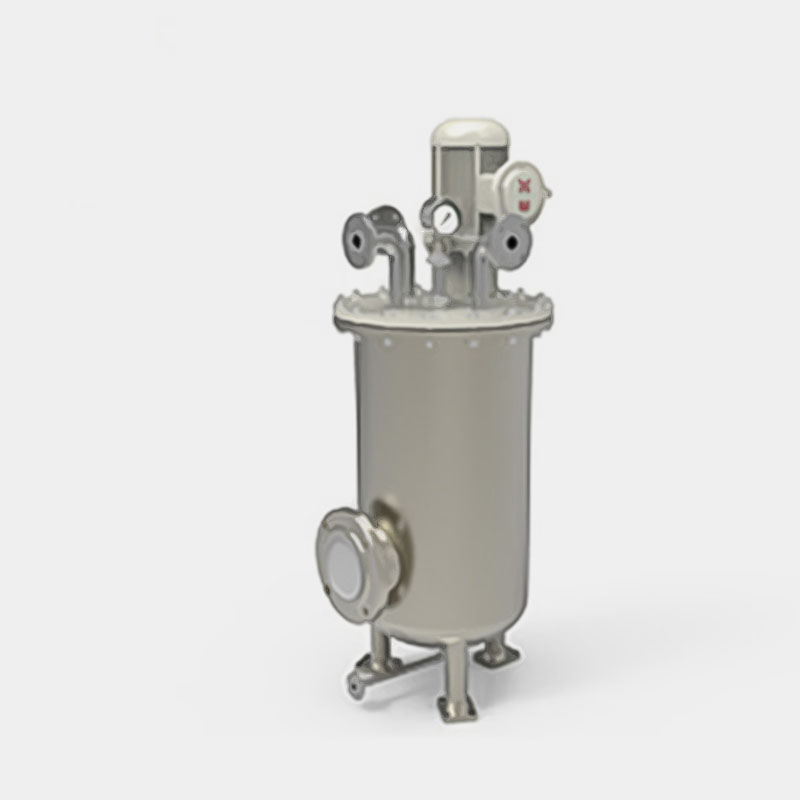

1.HYDC無泄漏雙殼磁力液下泵是我公司根據HG/T2730-2012、API685-2000自行研發設計全密封、無泄漏、無污染的雙殼體結構，密封點少，結構緊湊，通用性強，立式安裝，維修更方便新型工業用泵；

2.泵體、內轉子、泵蓋、葉輪、隔離套和泵軸等過流部件材質可采用304、316、316L、904、TA2、HC276等材質；
3.泵體和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造，具有高抗汽蝕能力，尺寸精準，流道光潔，保證泵的耐腐蝕性和耐壓性；
4.葉輪采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造，保證了可靠的扭矩傳遞，其閉式結構，流道優化設計，高效率，低NPSHR值，保證了泵流量及揚程穩定性；
5.隔離套是采用316L、TA2、HC276等材質及低漩渦隔套設計，隔離套處于一個正弦交變的磁場中，在垂直于磁力線方向的截面上感應出渦電流并轉化成熱量。選用高電阻率、高強度的316L、TA2、HC276等材質，在降低渦流方面效果十分明顯，具有較高的耐破裂壓力、安全系數高，同時將泵腔與外界完全隔離，使泵室完全處于密封狀態，是輸送過程中達到無泄漏。
6.動環、軸套、滑動軸承采用高耐磨耐溫的晶體碳化硅,碳化鎢等材料，其具有強度高、耐磨性及任性好、抗腐蝕性強，有效地保證泵的使用壽命，滾動軸承采用進口NSK或SKF油脂潤滑免維護軸承；
7.磁塊選用釤鈷2:17，它的磁能積為28兆高斯奧特斯，可耐受溫度的極限是350℃，可以最大程度避免退磁，使得磁材料的理論使用壽命高達20年；
8.泵軸向力自平衡結構是利用水力學原理，通過流體壓差自動平衡軸向力，滾動軸承的推力盤只是在啟動和停車瞬間承受不平衡軸向力，能做到在工況點軸向力幾乎為零，大大提高了整機運行的穩定性；
9.磁力泵采用雙滑動軸承結構，運行更平穩，使介質流通順暢、滑動軸承的潤滑效果最佳；軸套和滑動軸承中的彈性墊片結構，延長軸承的使用壽命，減少泵的振動，同時避免了由于高溫條件引起的滑動軸承脹裂；
10.無泄漏，所有密封點采用封閉式靜密封密封，通過磁性聯軸器驅動，不需要氮?dú)饷芊猓踩⒔?jīng)濟和高效，徹底解決了介質泄漏；

應用范圍

HYDC應用范圍廣泛應用于石油、化工、煤化，制堿、冶煉、稀土、農藥、染料、醫藥、科研機構、國防工業等生產流程中易揮發，易燃、易爆，有毒、有害等高危介質的輸送。

結構簡圖

HYDC液氯磁力泵結構示意圖

型號意義

性能參數表

適用范圍

HYDC液氯磁力泵工作范圍

故障原因與解決方案

HYDC液氯磁力泵注意點

1.輸送比重大于1.3mg/cm3的介質應在訂貨時說明；

2.禁止空運轉；

3.禁止輸送含有顆粒或有結晶的介質。

安裝示意圖：
